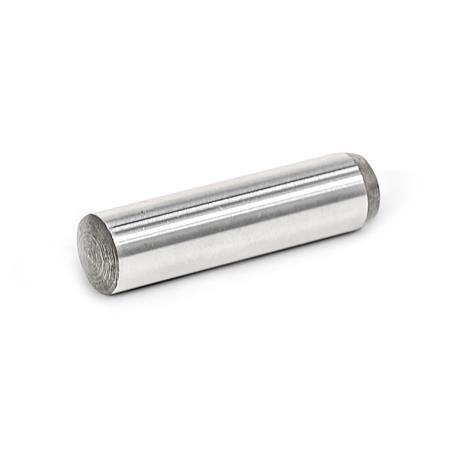

DIN 6325 Ohjaustapit Teräs

Standardilehti DIN 6325 Tulosta tämä sivu ISO-perustoleranssit

Tuotteen kuvaus

Ohjaustapeilla DIN 6325 liitetään, kiinnitetään ja kohdistetaan koneosia.

Niitä käytetään yleensä yhdessä läpireikien kanssa. Keskitysaskelma on apuna osan puristamisessa.

Mitat eivät vastaa ISO 8734 määrityksiä, mutta voivat osittain korvata ne. Kohdistusreiällä H7 saadaan siirtymä sopivaksi.

Tekninen eritelmä

TeräsST

Karkaistu (HRC 60 ±2)
Sopii mitoille d hiottu, sileä pinta

RoHS

Tilauksesta

Ruostumaton teräs

DIN 6325 Ohjaustapit, teräs luonnos

Piilota tekninen piirros

DIN 6325 Ohjaustapit, teräs luonnos

Tuotevaihtoehdot / Taulukko

Toleranssiluokka

M6	ISO-perustoleranssi m6 (DIN ISO 286-2 mukaisesti)

Näytä / piilota sarakkeet

d m6	l₁ js14																l₂	l₃	r	Pakkauskoot

2	5	6	8	10	12	14	16	18	20	-	-	-	-	-	-	-	0,78	0,3	2	25
2,5	6	8	10	12	14	16	18	20	24	28	-	-	-	-	-	-	0,95	0,4	2,5	25
3	6	8	10	12	14	16	18	20	24	28	32	-	-	-	-	-	1,1	0,45	3	25
4	6	8	10	12	14	16	18	20	24	28	32	36	40	-	-	-	1,4	0,6	4	25
5	8	10	12	14	16	18	20	24	28	32	36	40	45	50	-	-	1,7	0,75	5	10
6	10	12	14	16	18	20	24	28	32	36	40	45	50	55	60	-	2,1	0,9	6	10
8	12	14	16	18	20	24	28	32	36	40	45	50	55	60	70	80	2,6	1,2	8	10
10	16	20	24	28	32	36	40	45	50	55	60	70	80	90	100	-	3	1,5	10	5
12	16	20	24	28	32	36	40	45	50	55	60	70	80	90	100	120	3,8	1,8	12	5
14	32	36	40	50	60	80	-	-	-	-	-	-	-	-	-	-	3,8	2	16	1
16	40	50	60	70	80	-	-	-	-	-	-	-	-	-	-	-	4,7	2,5	16	1
20	32	36	40	50	60	80	100	-	-	-	-	-	-	-	-	-	6	3	20	1
