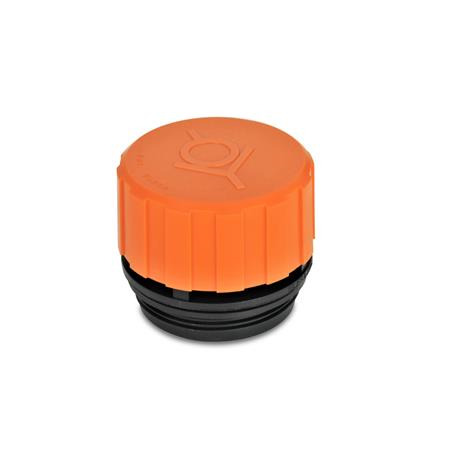

Huohotinkorkit GN 774 (SFW.)

ELESA original design

code: SFW.

Tyyppi: A - ilman mittatikkua

Tuotteen kuvaus

GN 774 -huohotinkorkkien toiminta ja käyttöperusteet on selvitetty toimintakuvauksessa.

Huohotinkorkeissa on joko kierrekaula tai bajonettiliitäntä ja niihin voi myös yhdistää täyttöaukon siivilän GN 664 tai GN 664.1

Bajonettiversioon on kiinnitetty ketju katoamisen estämiseksi.

MAX-MIN -merkinnät voidaan helposti lisätä mittatikun tasaisiin pintoihin (ks. GN 109).

Muovi (polyamidi PA)
lämpötilankestävyys enintään 100 ºC

Tiivistysrengas kumia NBR (Perbunan)

Ilmasuodatin, PU-vaahto (polyuretaani)

Mittatikku
Teräs, fosfatoitu

Pintamerkinnät /
Erityispituudet GN 109

RoHS

Nesteen pintamerkinnät / erityispituudet
ks. GN 109

d₁	d₂ Kierre	x₁ Kierre	Bajonetti BA	Avauspaine mbar		d₃	d₄	d₅	l₁	l₂	l₃	l₄	l₅	l₆

57	G 3/4	-	-	350	700*	35	16	56	13	6	48	-	-	-
70	G 3/4	G 3/4	-	350	700*	35	16	68	15	6	63	-	-	188
70	G 1 1/4	G 1 1/4	-	350	700*	-	25	68	17	-	59	-	-	195
70	G 2	-	-	350	700*	-	25	68	17	-	59	-	-	-
70	-	-	BA 39	350	700*	-	25	68	-	-	-	14	56	195


						Kaksoisventtiilillä varustettuja GN 774 huohotinkorkkeja käytetään tavallisesti silloin, kun öljysäiliö on paineistettu ja kun ilman tulee virrata ulkopuolelta takaisin sisään öljyn tason alenemisesta johtuvan tyhjiön kompensoimiseksi. Tämä saadaan aikaan yhdistämällä kaksi venttiiliä (takaiskuventtiili / ohivirtausventtiili). Tuloventtiili aukeaa tyhjiön arvon ollessa 30 mbar tai suurempi. Toinen venttiili aukeaa ylipaineen ollessa > 350 mbar / 700 mbar. Ilmansuodatin estää öljyn likaantumisen ulkopuolisilla tekijöillä (pöly). Suodatin on valmistettu PU-vaahdosta ja sen suodatusarvo on 40 µm. Ylipaine säiliön sisällä takaa, että öljyn tason vaihteluista johtuvan ilman tulon tai poistumisen virtauksen volyymi pysyy minimissään. Tämä vähentää suodattimen likaantumista ja lisää merkittävästi suodattimen käyttöikää, erityisesti pölyisessä ympäristössä. Lisäksi paineistettu säiliö vaikuttaa positiivisesti pumpun toimintaan ja estää vaahdon syntymisen. Venttiilitiivisteellä varmistetaan, että öljyä ei pääse vuotamaan silloinkaan, kun öljyä sekoitetaan voimakkaasti tai kuljetuksen aikana.

						Painekäyrä Δp [mbar] astiassa ilman virtausnopeuden [l/min.] tekijänä, kun venttiilin avautumispaine on 350 mbar tai 700 mbar.



GN 109 pintamerkinnät ja mittatikun erityispituudet saatavissa yllä esitetyille standardeille. Mittatikku lyhennetään pituuteen l₁ ja merkintälovet jyrsitään kohtaan l₂ tai l₃ siten, että ne ovat helposti nähtävissä. Enimmäispituus l₁ on annettu vastaavassa standardissa. Pituusmääritykset l₁ - l₃ viittaavat kosketuspintaan ilman tiivistettä, jossa tulee huomioida ±1 mm toleranssi. Erityisen kriittisissä käyttösovelluksissa standardista riippuen tiiviste tulee huomioida jopa 2 mm paksuisena. Tarpeen vaatiessa voidaan leikata enemmän kuin 2 lovea, jotka sitten määritellään asianmukaisilla asemaan liittyvillä tiedoilla (l₄ ... l_x). Lisäksi voidaan laserkaivertaa tekstejä, kuten MAX tai MIN lovien lisäksi tai niiden sijasta käyttämällä tähän asianmukaista mallinetta. GN 109 pintamerkinnät/erityispituudet tulee tilata erillisenä tuotteena ostoskärryn ensimmäisessä vaiheessa ja siitä tulee tehdä huomautus.
