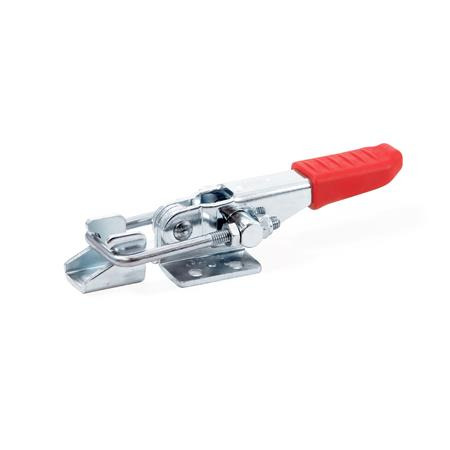

GN 851 Salpatyyppiset lukitsimet vetokäyttöön

Tyyppi: T2 - U-pulttisalvalla, sulkuhaalla
Standardilehti GN 851 Tulosta tämä sivu

Tuotteen kuvaus

Salpatyyppisten GN 851 -lukitsimien U-pulttisalvan iskua voi säätää säätöalueen puitteissa.

Suljetussa asennossa kiinnitysvarrella varustettu U-pulttisalpa on samansuuntainen kuin salpatyyppinen lukitsin.

Yllä esitettyjen U-pulttisalpojen standardipituuksien lisäksi voidaan toteuttaa myös muita pituuksia käyttämällä GN 951.1 -sarjan neliö-U-pultteja.

Tekninen eritelmä

  • Teräs
    • pintakarkaistu teräs C 10
    • sinkitty, sinipassivoitu
  • U-pulttisalpa
    Ruostumaton teräs 37
    sinkitty, sinipassivoitu
  • Kaikki liikkuvat osat
    voideltu erikoisrasvalla
  • Kahva muoviholkilla
    punainen, öljynkestävä

RoHS

GN 851 Salpatyyppiset lukitsimet vetokäyttöön luonnos
Piilota tekninen piirros
GN 851 Salpatyyppiset lukitsimet vetokäyttöön luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

T2U-pulttisalvalla, sulkuhaalla
Tilman U-pulttisalpaa, sulkuhaalla
Näytä / piilota sarakkeet
KokoFH N
Pitokapasiteetti		ab1b2b3b4b5d1d2h1 ≈h2
1601600122628212014M 44,32618
3203200164044322822M 66,53025
7007500246054383826M 88,54236
Näytä / piilota sarakkeet
Kokol1 ≈l2
min.		m1m2m3m4m5r ≈
w2 = 0		sw1
Isku		w2 ≈
Säädettävä
väli
1609811195165103522511
320152193210,519714,35434813
70022021389,541,59,519703,55826

Koonti ja hinta
Koko
Tyyppi


Eritelmät

Koko
Tyyppi


Valittu osa (Tilausohjeet)

Yhteensä (netto)
17,04 €
plus ALV 3,24 €
brutto 20,28 €
Varastossa
Paino: 0,084 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
82057000
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
