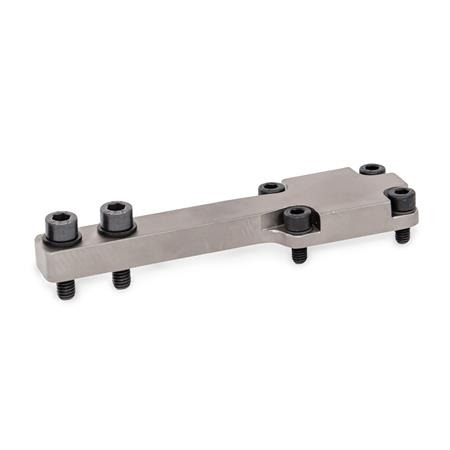

GN 869.2 Soportes para mordazas Acero, contrapieza

Tipo: P - Mordazas paralelas al brazo de sujeción
Acabado: NC - niquelado químicamente
Ficha técnica GN 869.2 Imprimir esta página Video de aplicación sobre cepos neumáticos Tolerancias fundamentales ISO

Descripción del producto

Los soportes para mordazas GN 869.2 se han diseñado para usarse con los cepos neumáticos GN 865.

Los soportes para mordazas se posicionan en el brazo de fijación con la misma precisión que las mordazas GN 872 sobre los propios soportes.

Los tornillos allen y los casquillos de centrado están incluidos.

Especificación

  • Acero C45
    niquelado químicamenteNC
  • Tornillos allen DIN 912,
    casquillos de centrado
    Acero, pavonado

RoHS

GN 869.2 Soportes para mordazas, Contrapieza Esquema
Ocultar dibujo técnico
GN 869.2 Soportes para mordazas, Contrapieza Esquema

Opciones del artículo / Tabla

Tipo

RMordazas perpendiculares al brazo de sujeción
PMordazas paralelas al brazo de sujeción
Mostrar / ocultar columnas
para cepos neumáticos
Tamaño		s -0,2d1d2 H8 / h6d3d4 H8 / h6hl1l2l3l4l5l6m1m2m3m4
2032M 69M 571098,530115,51518,5834531722
3242M 811M 6914140401631923,58,55174,42330
4052M 1013M 8111616850198202812,56288,53037
5062M 1013M 101318192,560232,5202812,571,51024044

Estructura y precio
Anchura s
Tipo


Acabado
Anchura s
Tipo


Acabado

Artículo seleccionado (Cómo hacer un pedido)

Total (neto)
47,56 €
más IVA 9,04 €
bruto 56,60 €
En stock
Peso: 0,150 kg
Si este artículo es nuevo en nuestra gama de productos, puede suceder que los detalles sobre el peso aún no estén incluidos.
Si necesita detalles sobre el peso, comuníquese con nuestro Departamento de Ventas.
Teléfono +49 7723 6507 - 0
RoHS: Sí
Este artículo es conforme con RoHS, en aplicación del Anexo III, lo que significa que cumple con la directiva de la Unión Europea 2011/65/UE, que incluye la extensión (2015/863/UE), sobre la restricción del uso de ciertas sustancias peligrosas en dispositivos eléctricos y electrónicos. La Directiva regula el uso de sustancias peligrosas en dispositivos y componentes. La aplicación en la legislación nacional se describe brevemente con RoHS(restricción de (el uso de algunas) sustancias peligrosas).
Número del arancel aduanero
84679200
Tome nota de nuestros descuentos por cantidad.
Con un valor total (neto) por pedido:
desde 175,00 € -> 10 % descuento
desde 275,00 € -> 20 % descuento
desde 375,00 € -> 30 % descuento

Recargo por compras de volúmenes reducidos:
-> 15,00 Euros
con un valor total menos de 25,00 €
-> 10,00 Euros
con valor total de 25,00 a 49,99 €
