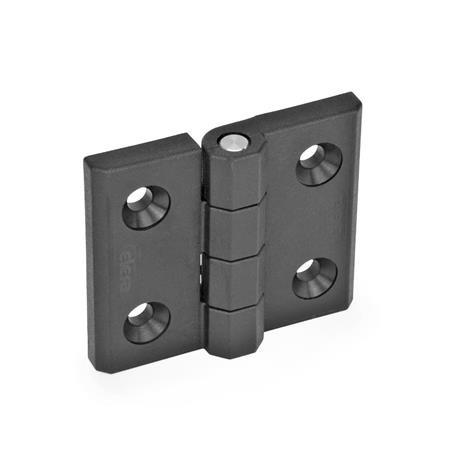

Cerniere GN 239.3 (CFM.)

Original design
code: CFM.

Accessori per sistemi di profilati

Le parti standard di questa famiglia di prodotti sono compatibili con i più comuni sistemi di profilati in alluminio. Grazie ai kit di montaggio abbinati, gli elementi standard Ganter vengono collegati ai profilati in modo semplice ed economico, senza bisogno di compilare lunghi elenchi di singole parti nell'ordine.

compatibili con i comuni sistemi di profilati
per scanalature da 6, 8 e 10 mm di larghezza
per profilati di 30, 40 e 45 mm

Mostra tutti i prodotti compatibili

Scheda Tecnica GN 239.3 Stampa questa pagina Caratteristiche del materiale plastico Caratteristiche dell’acciaio INOX

Descrizione del prodotto

Le cerniere GN 239.3 senza interruttore hanno la stessa struttura delle cerniere GN 239.4 e fungono da cerniera ausiliaria, ad esempio per porte grandi che richiedono più cerniere.

Specifiche

Aletta della cerniera
Plastica, Poliammide (PA-HP)

Rinforzo in fibra di vetro
Nero, finitura matt

Perno
Acciaio INOX AISI 303

RoHS

Accessorio

Cavi con connettore GN 330 (A 4 poli, lunghezza 5 o 10 metri)

l₁	l₂	h₂	h₄	m₁	m₂

70	60	7,5	14,5	45	34

l₁

l₂

h₂

h₄

m₁

m₂

7,5

14,5

Parte selezionata (Come ordinare)

Numero parte

Totale (netto)

8,89 €

più IVA 1,69 €
lordo 10,58 €

In magazzino

ELESA Code: 425812

Descrizione: CFMQ.60-45-SH-6

Peso: 0,067 kg

Se l'articolo è nuovo nella nostra gamma di prodotti è possibile che manchino ancora alcuni dettagli relativi al peso.
Per informazioni sul peso contatta il nostro Ufficio Vendite.
Telefono +49 7723 6507 - 0

RoHS: Sì

Questo articolo è conforme alle linee guida RoHS in applicazione dell'Allegato III; questo significa che è conforme alla direttiva 2011/65/UE, compresa l'estensione (2015/863/UE), per limitare l'uso di determinate sostanze pericolose nei dispositivi elettrici ed elettronici. La direttiva regolamenta l'impiego di sostanze pericolose in dispositivi e componenti. L'implementazione nella legislazione nazionale viene comunemente chiamata con la sigla RoHS(in inglese: Restriction of (the use of certain) hazardous substances; in italiano: "Limitazione all'uso di determinate sostanze pericolose").

Numero di tariffa doganale

39263000

Notare gli sconti sugli ordini.

Con un valore totale (netto) per ordine:
da 175,00 € -> 10 % di sconto
da 275,00 € -> 20 % di sconto
da 375,00 € -> 30 % di sconto

Supplemento per acquisti di piccoli quantitativi:
-> 15,00 euro
per valore della merce inferiore a 25,00 €
-> 10,00 euro
per valore della merce da 25,00 a 49,99 €

Quantità

Creare un elenco di progetti

Salva tra i preferiti

Dati CAD

Altri formati di dati

Informazioni sui download CAD


Carico massimo Informazioni senza fattore di sicurezza	Direzione del carico
	F max.	2100 N	2800 N	1300 N
Fissaggio	Tipi SH con svasatura per viti a testa svasata, ad es. DIN 7991
Coppia raccomandata	5 Nm (viti M6)
