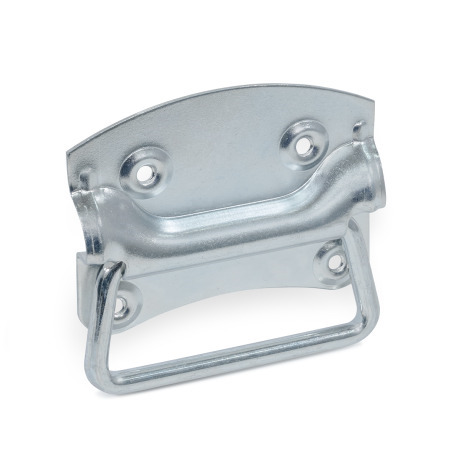

Maniglie ripiegabili GN 3136

Materiale: ST - Acciaio

Famiglia di prodotti in acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o all'aperto.

resistenti alla corrosione
adattamento preciso
rispettose dell'ambiente

Mostra tutti i prodotti in acciaio INOX

Scheda Tecnica GN 3136 (presto...) Stampa questa pagina Caratteristiche dell’acciaio INOX

Descrizione del prodotto

Le maniglie ripiegabili GN 3136 sono utilizzate per aprire cassetti o sollevare scatole e contenitori. Durante l'uso, la maniglia girevole colpisce il corpo di contenimento in lamiera a circa 90° e poi ritorna in posizione di arresto per gravità.

Il design semplice consente tolleranze maggiori per i pezzi stampati e curvi. Pertanto, nella progettazione è necessario prendere in considerazione misure di compensazione adeguate.

Specifiche

AcciaioST
Zincate, passivate blu

Acciaio INOXNI AISI 304
Finitura liscia

RoHS

l₁ Acciaio	Acciaio INOX	l₂	d₁	Per viti a testa svasata	d₂	h₁	h₂ ≈	l₃	m₁	m₂	m₃	m₄	s

85	-	70	5,5	M 4	6,5	12	44	75	65	45	45	10	1,25
100	100	80	5,5	M 4 / M 5	7,5	14	52	95	75	52	44	22,5	1,5
120	-	95	5,5	M 5	7,5	15	54	103,5	96	70	55	20	1,5
135	-	110	6,4	M 6	10	15	65	123	105	75	73	22	1,75

GN 3136 Maniglie ripiegabili Acciaio/Acciaio INOX
