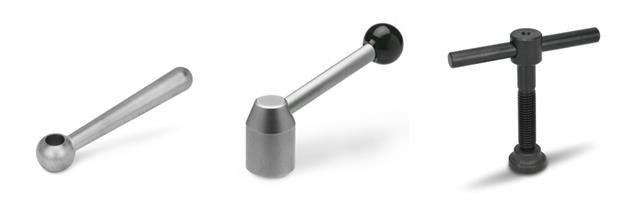

Fixation rapide avec les manettes et les manettes à boule

être conçu avec un filetage mâle ou femelle. Les manettes remplacent les vis de serrage couramment utilisées, comme par ex. les vis papillon ou les boutons étoile.

Il en existe des modèles fixes et réglables. Alors que la poignée et l'insert fileté forment une seule unité sur les manettes à boule fixes, les manettes indexables ont un insert fileté qui est relié à la poignée par un verrou dentelé amovible. Les manettes indexables se sont révélées idéales là où des pièces doivent être serrées dans un espace confiné ou dans une position de manette particulière.

Fonctionnement des manettes indexables

Sur les manettes indexables, l'insert fileté est relié à la poignée par un verrou dentelé amovible. Lorsque la poignée est poussée vers le haut, les dentures elles-mêmes et le levier peuvent être déplacés vers la meilleure position de serrage. Après avoir été relâchée, le loquet à came de la manette se remet automatiquement en place grâce à un ressort intégré.

Applications pour manettes

Les nombreuses applications comprennent la construction de machines et d'installations, les équipements de transformation alimentaire, la technologie médicale, les équipements sportifs et les équipements de réadaptation physique.

• Construction de machines et d'installations : Les manettes ou les manettes de serrage s'avèrent utiles lorsque la position des composants doit être modifiée rapidement à la main. Des leviers de commande et des manettes de commande sont également disponibles pour des exigences particulières, comme par ex. la commande des fonctions mécaniques sur une machine.
• Équipements utilisés dans le secteur de la transformation alimentaire et des technologies médicales (domaines où l'hygiène joue un rôle primordial) : Ganter a développé des manettes spéciales labellisées « conception hygiénique » pour les secteurs exigeants comme l'industrie agroalimentaire, la technologie médicale et l'industrie pharmaceutique. Testées par la DGUV, ces manettes sont fabriquées en un matériau facile à nettoyer avec une surface très lisse et peuvent être fixées sans espace mort.
• Autres applications : Une manette constitue généralement la solution idéale lorsqu'un réglage et un serrage manuels fréquents sont nécessaires. Les applications sont extrêmement diversifiées : Les équipements scéniques, la production cinématographique, les studios photo et les équipements sportifs ne représentent qu'une petite partie des utilisations possibles de ces pièces standard à la fois pratiques et bon marché.
• Exigences particulières pour une sécurité accrue : Les manettes indexables ne peuvent être relâchées que lorsque le moyeu du levier est enfoncé. Cela empêche efficacement tout actionnement accidentel ou relâchement involontaire de la manette à boule.

Manettes Ganter

Ganter propose des manettes en une large gamme de modèles et de matériaux. Les poignées comportent un revêtement en zinc moulé sous pression, sont en inox micro-moulé ou en plastique, et les inserts filetés sont disponibles en acier noirci ou zingué ainsi qu'en inox. Les manettes sont disponibles avec des tailles de filetage allant de M3 à M16. Des conceptions personnalisées sont également possibles.
