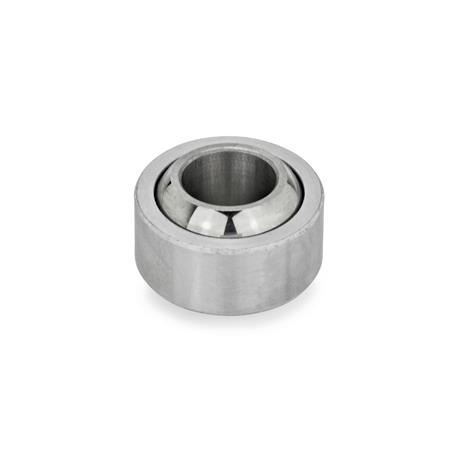

GN 648.8 Pallonivelet Teräs

Tyyppi: W - Teräs - PTFE / Teräs, itsevoiteleva
Standardilehti GN 648.8 Tulosta tämä sivu Lisätietoja koskien palloniveliä ja kuormituskapasiteettia, sivu 1 Lisätietoja koskien palloniveliä ja kuormituskapasiteettia, sivu 2 ISO-perustoleranssit

Tuotteen kuvaus

GN 648.8 -pallonivelet vastaavat DIN ISO 12240-4, sarja K määritelmiä.

Virallisesta standardilehdestä poiketen d1=14 kokoiset pallonivelet toimitetaan d2=28 ulkoläpimitalla (d2=29 sijasta).

Nämä pallonivelet on integroitu nivelvarsiin GN 648.1 ja GN 648.2

Tekninen eritelmä

Laiteparit

  • Tyyppi N (voitelu mahdollista)
    Laakerituki
    Pronssia, CuSn8

Sisärengas
Teräs 100 Cr6
karkaistu, hiottu, kiillotettu

  • Tyyppi W (itsevoiteleva)
    Laakerituki
    Teräs, sinkitty
    PTFE-sisäkkeellä

Sisärengas
Teräs, 100Cr6
karkaistu, hiottu, kiillotettu

RoHS

GN 648.8 Pallonivelet, teräs luonnos
Piilota tekninen piirros
GN 648.8 Pallonivelet, teräs luonnos

Tuotevaihtoehdot / Taulukko

Tyyppi

NPronssi / Teräs, voitelu mahdollista
WTeräs - PTFE / Teräs, itsevoiteleva
Näytä / piilota sarakkeet
d1 H7d2 h6b1 -0,2b2w
Liikekulma
5138613°
61696,7513°
81912914°
10221410,513°
1226161213°
1428*1913,516°
1632211515°
18352316,515°
2040251814°
2242282015°
2547312215°
3055372517°
* Poikkeaa DIN ISO 12240-1:stä

Koonti ja hinta
Reikäd1
Ulkoläpimitta d2
Tyyppi


Reikäd1
Ulkoläpimitta d2
Tyyppi


Valittu osa (Tilausohjeet)

Yhteensä (netto)
6,90 €
plus ALV 1,31 €
brutto 8,21 €
Varastossa
sis. materiaaliveloituksen: 0,24 €
Materiaaliveloitus sisältyy jo hintaan.
Paino: 0,008 kg
Jos tämä tuote on uusi tuotevalikoimassamme, saattaa olla mahdollista, että painoa koskevia tietoja ei ole vielä kirjattu luetteloon.
Jos tarvitset tiedot painosta, ota yhteyttä myyntiosastoomme!
Puhelin +49 7723 6507 - 0
RoHS: Kyllä
Tämä tuote täyttää RoHS-määräykset liitteen III mukaisesti, mikä tarkoittaa sitä, että se täyttää EU-direktiivin 2011/65/EU, mukaan lukien sen laajennuksen (2015/863/EU), jolla rajoitetaan tiettyjen vaarallisten aineiden käyttöä sähkö- ja elektroniikkalaitteissa. Direktiivillä säännellään vaarallisten aineiden käyttöä laitteissa ja komponenteissa. Sen toteuttaminen kansallisessa lainsäädännössä on esitetty yhteenvetona RoHS-asiakirjan yhteydessä (Rajoitus (tiettyjen) vaarallisten aineiden käytössä).
Tullitariffinumero
84833038
Huomioi määräalennukset.
Kokonaisarvo (netto) tilausta kohden:
alkaen 175,00 € -> 10 % alennus
alkaen 275,00 € -> 20 % alennus
alkaen 375,00 € -> 30 % alennus

Lisäveloitus pienien määrien ostoista:
-> 15,00 Euro
for value of goods less than 25,00 €
-> 10,00 Euro
for value of goods from 25,00 to 49,99 €
Crear lista de proyectos
Tallenna suosikkina
Suosittele tuotetta

Syötä kuvasta löytyvä koodi.

CAD-data

Other data formats

Pikakirjautuminen

Syötä sähköpostiosoitteesi CAD-datan saamiseksi. Olisimme kuitenkin tyytyväisiä, jos suorittaisit täyden rekisteröitymisen.

Syötä kuvasta löytyvä koodi.

CAD-latausohjeet Tietoja CAD-latauksista

Löysitkö tuotteesi?

Palvelutiimimme on käytettävissä maanantaista perjantaihin klo 7:30 AM ja 5:00 PM Test Hallo välisenä aikana: +49 7723 6507 - 0

Yksilöityihin elementteihin | Yhteyshenkilöihin

GN 648.8-5-13-NGN 648.8-5-13-WGN 648.8-6-16-NGN 648.8-6-16-WGN 648.8-8-19-NGN 648.8-8-19-WGN 648.8-10-22-NGN 648.8-10-22-WGN 648.8-12-26-NGN 648.8-12-26-WGN 648.8-14-28-NGN 648.8-14-28-WGN 648.8-16-32-NGN 648.8-16-32-WGN 648.8-18-35-NGN 648.8-18-35-WGN 648.8-20-40-NGN 648.8-20-40-WGN 648.8-22-42-NGN 648.8-22-42-WGN 648.8-25-47-NGN 648.8-25-47-WGN 648.8-30-55-NGN 648.8-30-55-W
