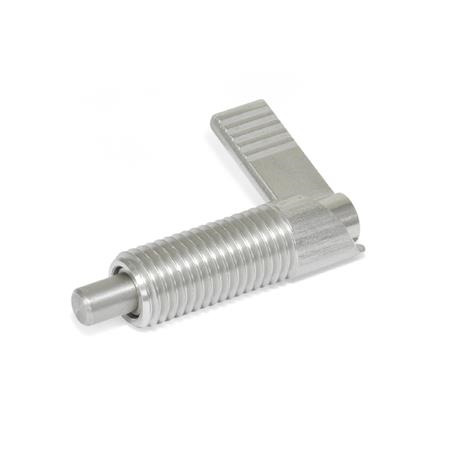

GN 721.5 Rastriegel Edelstahl, ohne Rastfunktion, mit 180°-Anschlag

Form: RA - Riegel rechtssteigend
Edelstahl

Produktfamilie Edelstahl

Normelemente aus nichtrostenden Edelstählen sind konzipiert für den Einsatz im Lebensmittelbereich, in der chemischen Industrie oder in aggressiven Umgebungen oder im Außenbereich.

  • korrosionsbeständig
  • passgenau
  • umweltfreundlich
Alle Edelstahl-Produkte anzeigen
Normblatt GN 721.5 Diese Seite drucken Zusammenstellung der Rastriegel-Bauarten Angaben zur Belastbarkeit ISO-Passungen Kunststoff-Eigenschaften Edelstahl-Eigenschaften

Produktbeschreibung

Bei Rastriegeln GN 721.5 wird der Raststift durch eine 180°-Drehung des Riegels (auf Anschlag) eingezogen.

Bei gegenüberliegender Anordnung von Rastriegeln erlauben die links- bzw. rechtssteigenden Kurven, eine sinnfällige Betätigung, nämlich die gleiche Bestätigung des Riegels.

Ausführung

Führung / Raststift / Riegel
Edelstahl 1.4305

Kappe bei Form RB / RBK / LB / LBK
Kunststoff, Polyamid (PA)
schwarz, matt

Druckfeder
Edelstahl 1.4310

RoHS

Zubehör

Niedrige Edelstahl-Sechskantmuttern GN 909.5

GN 721.5 Rastriegel, Edelstahl, ohne Rastfunktion Skizze
Technische Zeichnung ausblenden
GN 721.5 Rastriegel, Edelstahl, ohne Rastfunktion Skizze

Artikelvarianten / Tabelle

Form

RARiegel rechtssteigend
RBRiegel rechtssteigend, mit Kunststoffkappe
RAKRiegel rechtssteigend, mit Kontermutter
RBKRiegel rechtssteigend, mit Kunststoffkappe, mit Kontermutter
LARiegel linkssteigend
LBRiegel linkssteigend, mit Kunststoffkappe
LAKRiegel linkssteigend, mit Kontermutter
LBKRiegel linkssteigend, mit Kunststoffkappe, mit Kontermutter
Spalten ein-/ausblenden
d1 Stift -0,05/-0,08
Bohrung H7		d2d3l1l2l3 +1,5l4l5Federdruck in N ≈
Anfang
Ende
5*M 10 x 11037,561921-720
6M 12 x 1,512478262632818
8M 16 x 1,51656103032421129
10M 20 x 1,52069123737522157
* Diese Größe ist nur in den Formen LA, LAK, RA und RAK lieferbar.

Artikelauswahl und -konfiguration
Bolzendurchmesser d1
Aufnahmegewinde d2
Form








Bolzendurchmesser d1
Aufnahmegewinde d2
Form








Ausgewählter Artikel (Bestellbeispiel)

Nettopreis
15,11 €
zzgl. ges. Mehrwertsteuer 2,87 €
brutto 17,98 €
#artikelLagerbestandAnfrageUsa
inkl. Materialzuschlag: 0,06 €
Der Materialzuschlag ist im angezeigten Preis schon enthalten.
Gewicht: 0,018 kg
Falls dieser Artikel neu in unserem Programm ist, kann es sein, dass hier noch keine Gewichtsangabe vorhanden ist.
Falls Sie die Gewichtsangabe benötigen, halten Sie bitte Rücksprache mit unserem Vertrieb!
Telefon +49 7723 6507 - 100
RoHS: Ja
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Zolltarifnummer
73182900
Beachten Sie unsere Rabattstaffel.
Bei einem Gesamtwert (ohne Mwst.) je Bestellung:
ab 175,00 € -> 10 % Rabatt
ab 275,00 € -> 20 % Rabatt
ab 375,00 € -> 30 % Rabatt

Mindermengenzuschlag:
-> 15,00 Euro
bei Warenwert unter 25,00 €
-> 10,00 Euro
bei Warenwert von 25,00 bis 49,99 €
