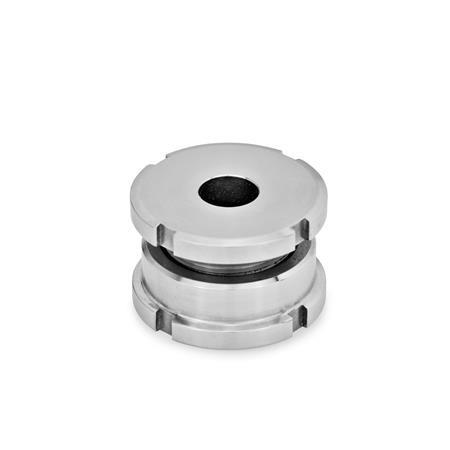

Bussole di livellamento in acciaio INOX GN 350.1

Materiale: NI - Acciaio INOX
Tipo: A - Senza controdado

Famiglia di prodotti in acciaio INOX

Le parti standard in acciaio INOX antiruggine sono state progettate per essere utilizzate nel settore alimentare, nell'industria chimica, in ambienti aggressivi o all'aperto.

resistenti alla corrosione
adattamento preciso
rispettose dell'ambiente

Mostra tutti i prodotti in acciaio INOX

Scheda Tecnica GN 350.1 Stampa questa pagina Caratteristiche dell’acciaio INOX

Descrizione del prodotto

Le bussole di livellamento in acciaio INOX GN 350.1 sono utilizzate per operazioni di livellamento, regolazione e collegamento in presenza di dimensioni ridotte.

Sono costituite da una bussola superiore filettata e da una bussola inferiore con filettatura interna. La filettatura a passo fine consente una regolazione e un bloccaggio precisi e continui con la chiave a gancio DIN 1810. Un anello di bloccaggio funge da limitatore dell'altezza massima.

Specifiche

Acciaio INOXNI
AISI 303 (X 10 CrNiS 18-9)

F₁: carico totale max.
F₂: carico max. dopo sottrazione
del precarico max.
per le viti 6.8, µ = 0,14

RoHS

d₁	d₂	d₃	h₁ Tipo A	Tipo AK	h₂ Tipo A	Tipo AK	h₃ Inter- vallo regolabile	per vite	Carico statico F in kN F₁	F₂	Chiave a gancio

25	6,6	M 15 x 1	15	20	19	24	4	M 6	27,1	20,2	DIN 1810-A25-28
32	6,6	M 20 x 1	18	24	23	29	5	M 6	43,4	36,5	DIN 1810-A30-32
32	9	M 20 x 1	18	24	23	29	5	M 8	43,4	30,8	DIN 1810-A30-32
32	11	M 20 x 1	18	24	23	29	5	M 10	43,4	23,4	DIN 1810-A30-32
45	11	M 30 x 1,5	22	29	29	36	7	M 10	84	64	DIN 1810-A45-50
45	13,5	M 30 x 1,5	22	29	29	36	7	M 12	84	54,8	DIN 1810-A45-50
45	17,5	M 30 x 1,5	22	29	29	36	7	M 16	84	28,9	DIN 1810-A45-50
58	17,5	M 40 x 1,5	28	37	37	46	9	M 16	148	92,9	DIN 1810-A58-62
58	22	M 40 x 1,5	28	37	37	46	9	M 20	148	59	DIN 1810-A58-62
58	26	M 40 x 1,5	28	37	37	46	9	M 24	148	20,3	DIN 1810-A58-62
70	22	M 50 x 1,5	33	44	43	54	10	M 20	225	136	DIN 1810-A68-75
70	26	M 50 x 1,5	33	44	43	54	10	M 24	225	97,3	DIN 1810-A68-75
70	33	M 50 x 1,5	33	44	43	54	10	M 30	225	20,6	DIN 1810-A68-75
80	26	M 60 x 2	38	49	50	61	12	M 24	323	195,3	DIN 1810-A80-90
80	33	M 60 x 2	38	49	50	61	12	M 30	323	118,6	DIN 1810-A80-90
80	39	M 60 x 2	38	49	50	61	12	M 36	323	38,2	DIN 1810-A80-90

GN 350.1 Bussole di livellamento in acciaio INOX Versione corta
