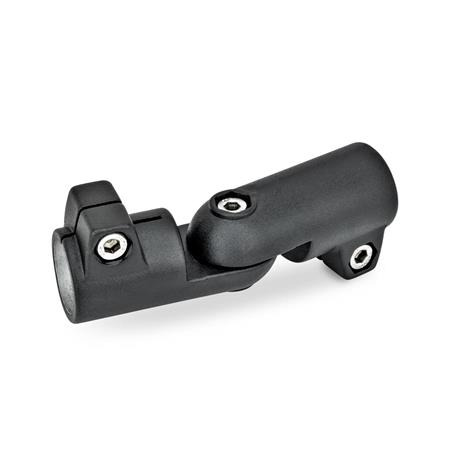

Kääntyvien puristusliitinten liitokset GN 286

Tyyppi: S - portaaton säätö
Pinta: SW - musta, RAL 9005, teksturoitu viimeistely

Standardilehti GN 286 Tulosta tämä sivu Ruostumattoman teräksen ominaisuudet

Tuotteen kuvaus

GN 286 kääntyvien puristusliitinten liitokset ovat kahdesta kääntyvästä puristusliittimestä GN 276 muodostettuja kokoonpanoja.

Portaattoman säädön tyypissä (tyyppi S) käytetään keskitysaskelmalla varustettua kääntyvää puristusliitintä.

Kiinnitysreiät on mekaanisesti koneistettu ja suunniteltu rakenneputkille GN 990 tai vastaavasti DIN 2391, DIN 2395 ja DIN 2462.

Ruuvien sijainneissa z₁, kuusiokoloruuvit vähentävät reiän puristuksen poikkileikkausta.

Jos tarvitaan kiinnitystä ilman työkaluja, kuusiokoloruuvit voidaan korvata säädettävillä lukitusvivuilla GN 911, jotka löytyvät taulukosta lisävarusteina.

Tekninen eritelmä

Alumiini

muovipinnoitettu
musta, RAL 9005, teksturoitu viimeistelySW
paljas, matta, sinkopuhdistettuBL

Kuusiokoloruuvit DIN 912
Ruostumaton teräs AISI 304

Kuusiomutterit DIN 985
Ruostumaton teräs AISI 304
Itselukittuvat polyamidirenkaalla

RoHS

d₁ Reikä B	d₂ Reikä				b Kielekkeen leveys	k₁	k₂	l₁	l₂	m₁	m₂	z₁ Ruuvien sijainnit	z₂ Ruuvin sijainti	Lisävaruste Suositeltu lukitusvipu GN 911 kun z₁ l₃	kun z₂ l₃

B 20	B 20	B 25	B 30	-	40	42,5	42,5	144	52	72	72	M8-25	M8-30	-	63 \| 78
B 25	B 25	B 30	-	-	40	42,5	42,5	144	52	72	72	M8-25	M8-30	63 \| 78	63 \| 78
B 30	B 30	-	-	-	40	42,5	42,5	144	52	72	72	M8-25	M8-30	63 \| 78	63 \| 78
B 40	B 40	B 42	B 45	B 48	65	74	74	230	77,5	115	115	M10-50	M10-55	-	78 \| 92
B 40	B 50	-	-	-	65	74	74	230	77,5	115	115	M10-50	M10-55	-	78 \| 92
B 42	B 42	B 45	B 48	B 50	65	74	74	230	77,5	115	115	M10-50	M10-55	-	78 \| 92
B 45	B 45	B 48	B 50	-	65	74	74	230	77,5	115	115	M10-50	M10-55	78 \| 92	78 \| 92
B 48	B 48	B 50	-	-	65	74	74	230	77,5	115	115	M10-50	M10-55	78 \| 92	78 \| 92
B 50	B 50	-	-	-	65	74	74	230	77,5	115	115	M10-50	M10-55	78 \| 92	78 \| 92

GN 286 Kääntyvien puristusliitinten liitokset Alumiini

Tuotteen kuvaus

Tekninen eritelmä

Tuotevaihtoehdot / Taulukko

Tyyppi

Tunnistenro.

Koonti ja hinta

Valittu osa (Tilausohjeet)

CAD-data

CAD-data

Sisäänkirjautuminen

Pikakirjautuminen

Löysitkö tuotteesi?

Nämä voivat myös kiinnostaa sinua...

S	portaaton säätö
T	säätö 15º jaolla (hammastus)
